傳播軌跡

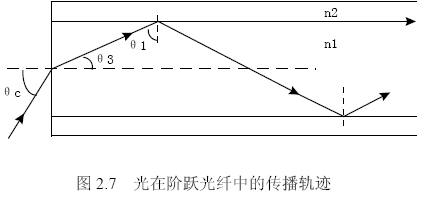

了解了光的全反射原理之后，不難畫出光在階躍光纖中的傳播軌跡，即按“之”之形傳播及沿纖芯與包層的分界面掠過，如圖2.7 所示。
數值孔徑NA
通常人們希望用入射光與光纖頂端面的夾角θc 來衡量光纖接收光的能力，于是產生了光纖數值孔徑NA的概念。

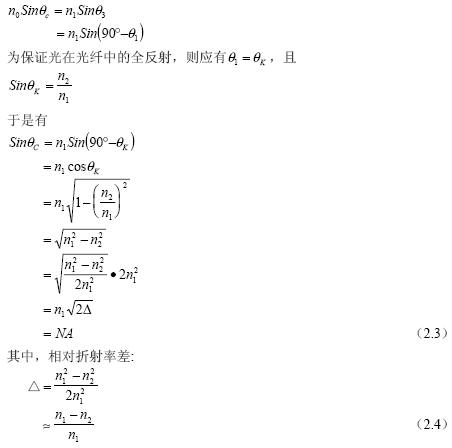

因為光在空氣的折射率n。=1，于是多次應用光的折射定律可得：
因此，階躍光纖數值孔徑NA的物理意義是：能使光在光纖內以全反射形式進行傳播的接收角θc之正弦值。需要注意的是，光纖的NA并非越大越好。NA越大，雖然光纖接收光的能力越強，但光纖的模式色散也越厲害。因為NA越大，則其相對折射率差Δ也就
越大，以后就會知道，Δ值較大的光纖的模式色散也越大，從而使光纖的傳輸容量變小。因此NA 取值的大小要兼顧光纖接收光的能力和模式色散。CCITT建議光纖的NA=0.18～0.23。
|
